中間繼電器在實際應用中的2個基本作用：

1、中間繼電器觸點擴展，一般用在主回路居多：

例如：中間繼電器用在主回路中，和交流接觸器并聯，用來擴展交流接觸器的觸點，彌補觸點使用情況不足的缺點。

2、進行電氣隔離一般多應用于控制電路中：

就是我們平常使用的原理：小電流來控制大電流，小電壓來控制大電壓，對于主回路中大電流和大電壓進行隔離。

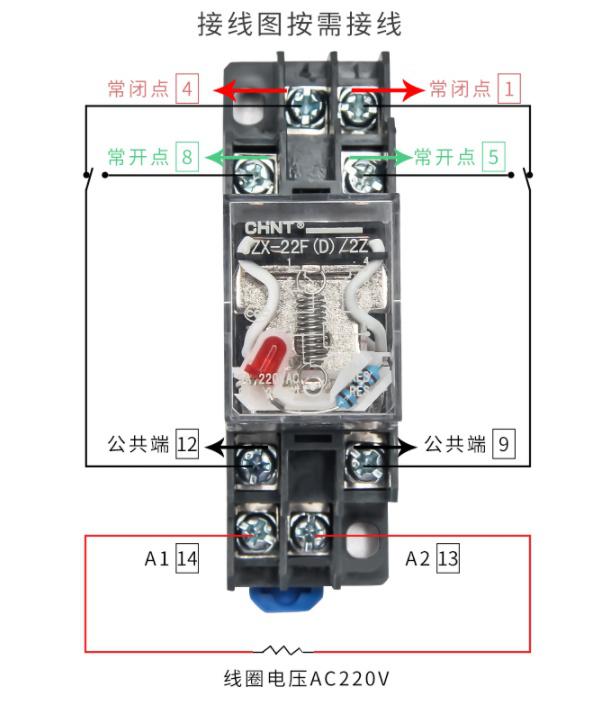

中間繼電器我們看圖中這款，13---14 電源接線，1--5---9 ，9----5 常開點，1--9常閉點。

同樣的4---8---12=4---12常閉點。8----12常開點。

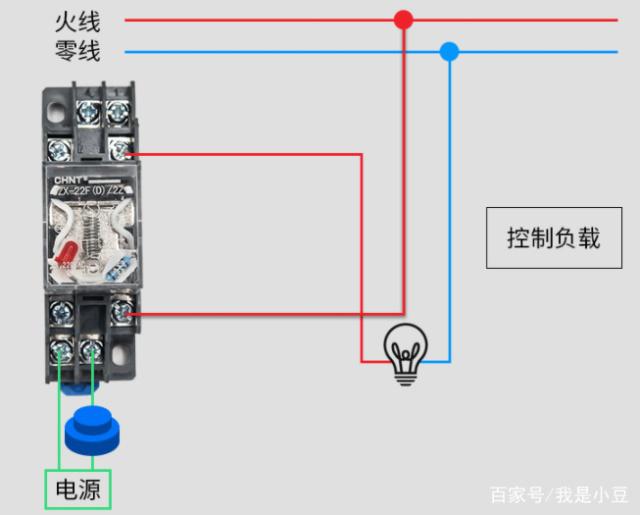

中間繼電器實物運用：如何用微型繼電器控制負載，圖中我們用繼電器控制一盞燈，13---14 接入電源，零線直接進燈，火線進繼電器常開點9，經過常開點出來就是5，接到燈上面，當繼電器通電的時候常開觸點閉合，燈得電亮起來。

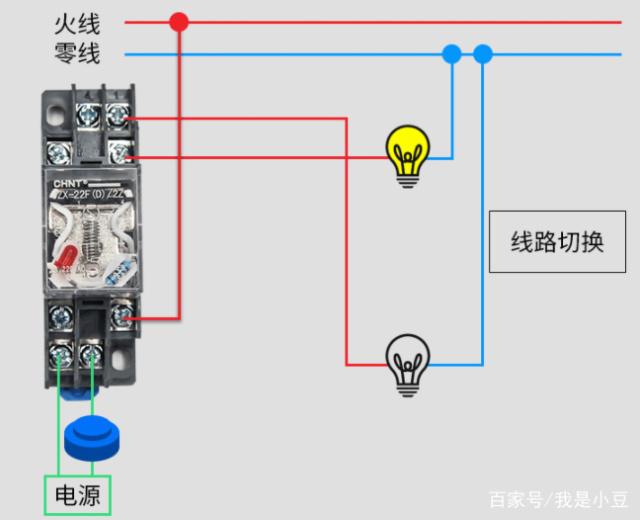

繼電器常開---常閉運用=13---14接繼電器電源，零線分別進兩個燈，火線進繼電器公共端9，然后5出來進燈，1號端子出來進燈，微型繼電器初始狀態1號端子上面的燈會亮起來，因為1---9是常閉點，繼電器得電吸合5號接線端子燈會亮起來。因為繼電器得電，常開觸點閉合，所以燈會亮起來。

光電開關控制微型繼電器：首先我們用繼電器控制報警器，合上電源報警器就響起來，所以我們用光電開關控制繼電器，既然控制繼電器我們就要控制繼電器的線圈，如圖中所示，當我們觸碰到光電開關，繼電器得電，報警器才會響。

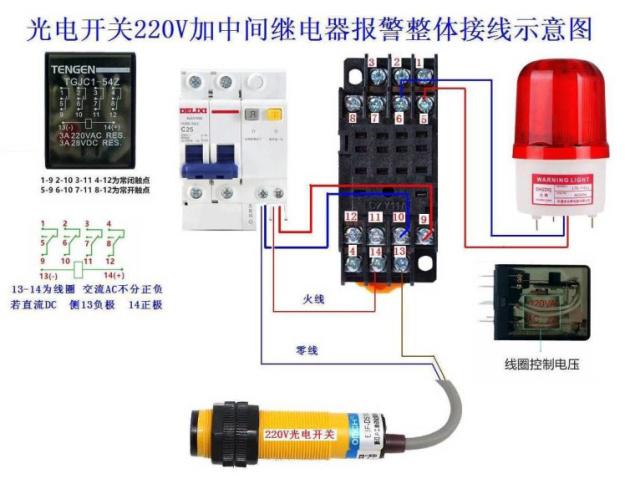

光電開關220V加中間繼電器報警工作原理：首先我們圖中所用的電器元件都是220V，所以電源接零線，火線分別進到繼電器的常開觸點上面，觸點進報警器的電源。光電開關接線，零線進光電開關，經過光電開關常開進繼電器線圈13，火線進繼電器的線圈14，當我們觸碰到光電開關的時候，光電開關常開點閉合，這時候繼電器線圈得電，常開觸點閉合，報警器得電響起來，當我們離開光電開關，常開點斷開，繼電器失電，報警器失電停止響聲。這就是光電開關如何控制繼電器。以及繼電器如何用到實際電路中，起到傳遞信號的作用。
