繼電器測試

①測觸點電阻：用萬用表的電阻擋，測量常閉觸點與動點電阻，其阻值應為0；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。

②測線圈電阻：可用萬用表R×10擋測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。

③測量吸合電壓和吸合電流：用可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合的聲音時，記錄吸合電壓和吸合電流。為求準確，可以嘗試多次求平均值。

④測量釋放電壓和釋放電流：也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多次而取得平均的釋放電壓和釋放電流。一般情況下，繼電器的釋放電壓為吸合電壓的10%~50%如果釋放電壓大小(小于1/10的吸合電壓)，則不能正常使用，這樣會對電路的穩定性造成威脅，使工作不可靠。

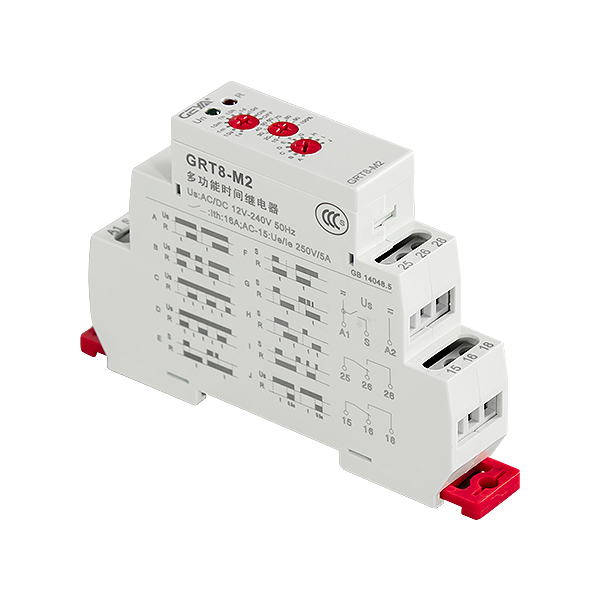

繼電器（圖1）

繼電器是智能預付費電能表中的關鍵器件，繼電器的壽命在某種程度上決定了電表壽命，該器件性能好壞對智能預付費電能表運行至關重要。而國內、外繼電器生產廠家眾多，生產規模相差較大，技術水平相距懸殊，性能參數千差萬別，因此，電能表生產廠家在繼電器檢測選型時必須有一套完善的檢測裝置，以保證電表質量。同時，國家電網也加強了智能電能表內繼電器性能參數抽樣檢測，同樣需要相應的檢測設備，檢驗不同廠家生產的電表質量。然而，繼電器檢測設備不僅檢測項目比較單一，檢測過程不能實現自動化，檢測數據需要人工處理和分析，檢測結果具有各種隨機性、人為性，而且，檢測效率低，安全性也得不到保證 。

近兩年來，國家電網逐步規范了電表技術要求，制定相關行業標準以及技術規范，這為繼電器參數檢測提出了一些技術難題，如繼電器的負載通斷能力、開關特性測試等。因此，迫切需要研究一種設備，實現繼電器性能參數的綜合檢測 。

根據繼電器性能參數測試要求，測試項目可以分為兩大類，一是不帶負載電流的測試項目，如動作值、觸點接觸電阻、機械壽命；二是帶負載電流的測試項目，如觸點接觸電壓、電壽命、過負荷能力。

主要測試項目簡單介紹如下：（1）動作值。繼電器動作時所需電壓值。（2）觸點接觸電阻。觸電閉合時，兩觸頭之間的電阻值。（3）機械壽命。機械部分在不損壞的情況下，繼電器反復開關動作次數。（4）觸點接觸電壓。觸電閉合時，觸電回路中施加一定負載電流，觸點間電壓值。（5）電壽命。繼電器驅動線圈兩端施加額定電壓，觸點回路中施加額定阻性負載時，每小時循環小于300次、占空比1∶4條件下，繼電器的可靠動作次數。（6）過負荷能力。繼電器驅動線圈兩端施加額定電壓，觸點回路中施加1．5倍額定負載時，動作頻率（10±1）次/分條件下，繼電器可靠動作次數 。

符號表示方法

繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法：一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。

繼電器的觸點有3種基本形式：

(1)動合型（常開，H型）線圈不通電時兩觸點是斷開的，通電后兩個觸點閉合。以“合”字的拼音字頭“H”表示。

(2)動斷型（常閉，D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點斷開。用“斷”字的拼音字頭“D”表示。

(3)轉換型(Z型)是觸點組型。這種觸點組共有3個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開，和另一個閉合；線圈通電后，動觸點就移動，使原來斷開的呈閉合狀態，原來閉合的呈斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“Z”表示。
