以下羅列了不同使用環境下的繼電器實物或線路接線圖，具體如下：
大功率繼電器模塊原理圖和實物接線圖
額定電壓12V，觸點負載3A的繼電器接線圖

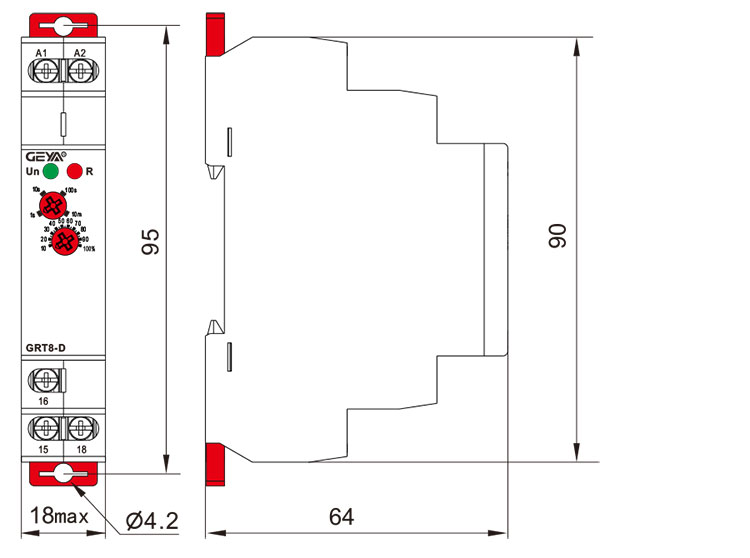

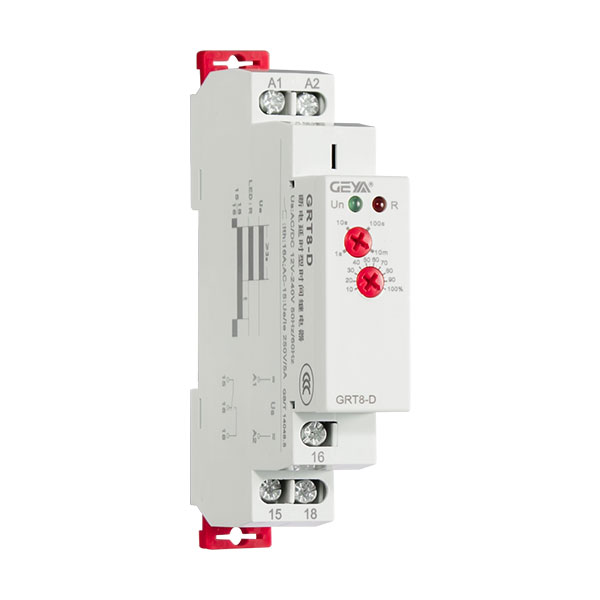

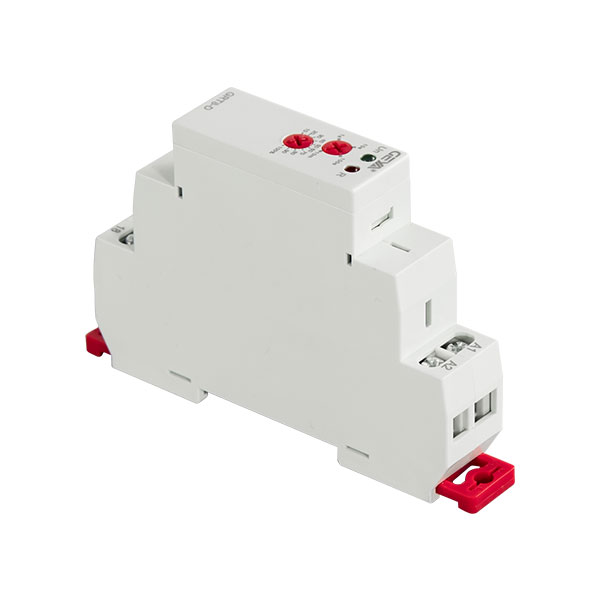

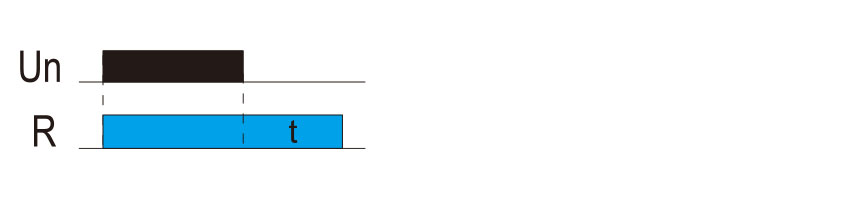

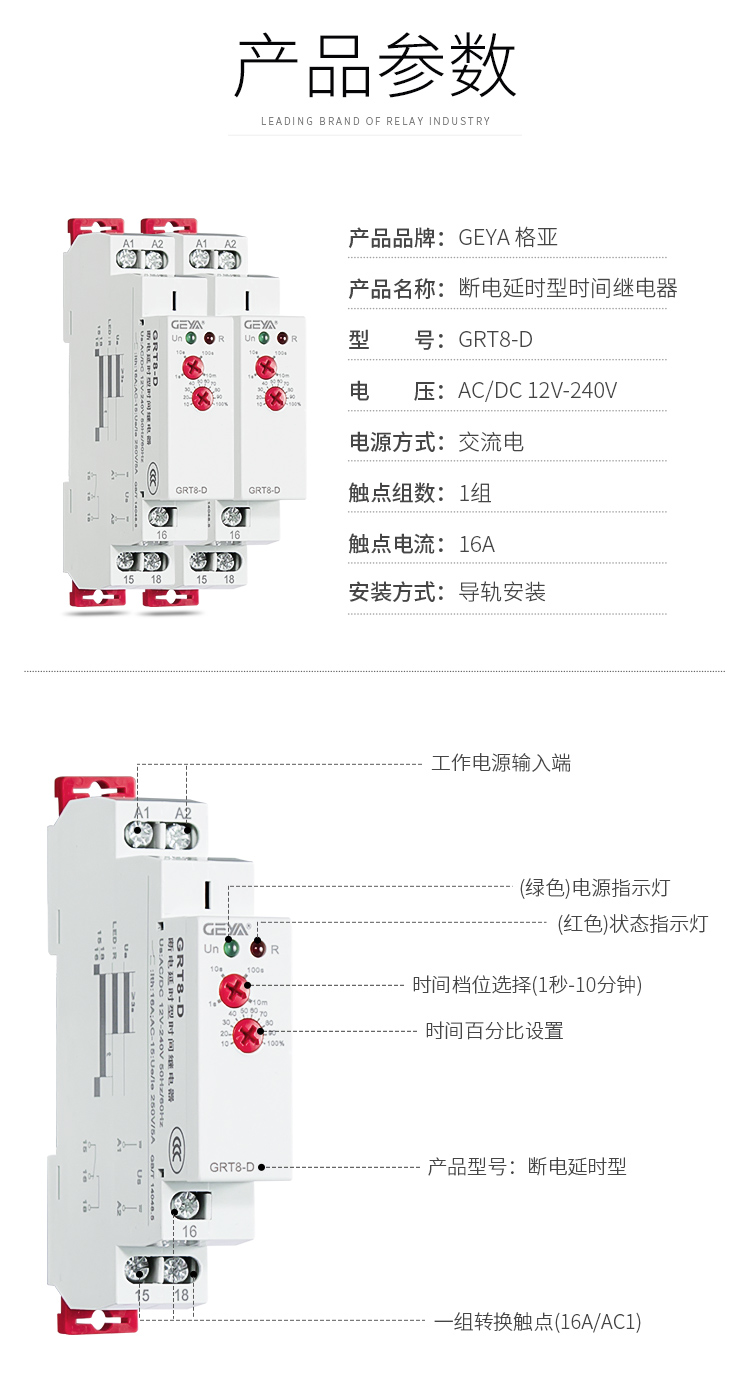

繼電器延時斷電停止功能實物線路接線圖

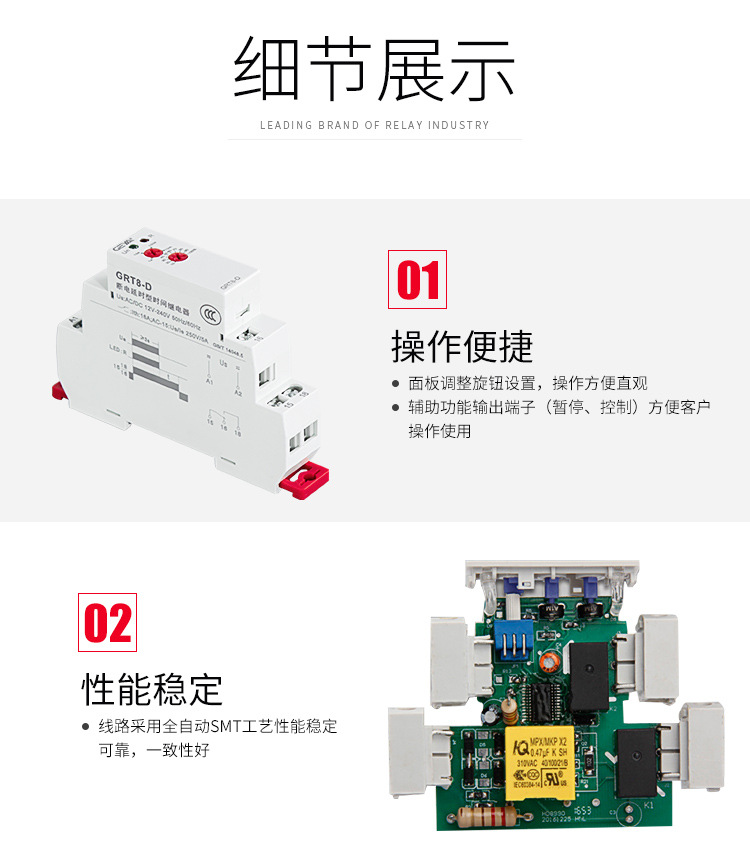

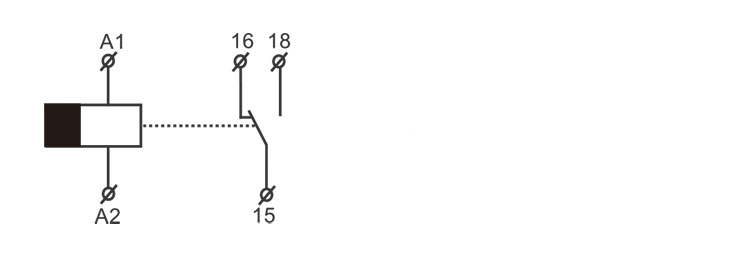

繼電器內部元器件接線示意圖
繼電器延時通延時斷循環
繼電器啟、停延時不斷循環運行實物與線路圖
繼電器啟動自鎖控制接線示意圖
繼電器順逆轉不斷延時循環系統中的接線方式

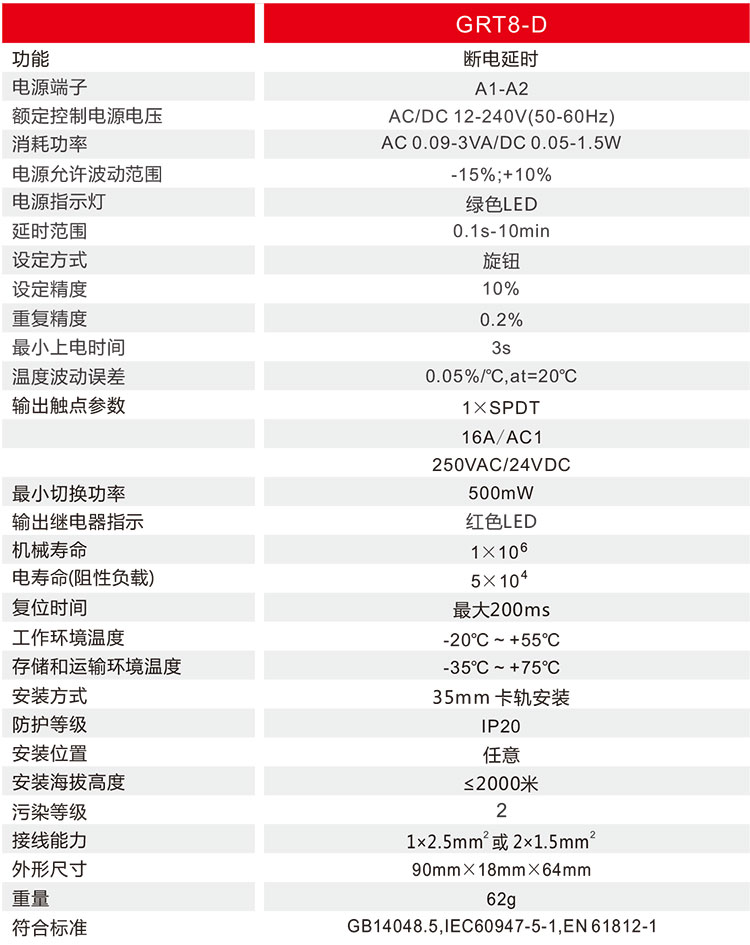

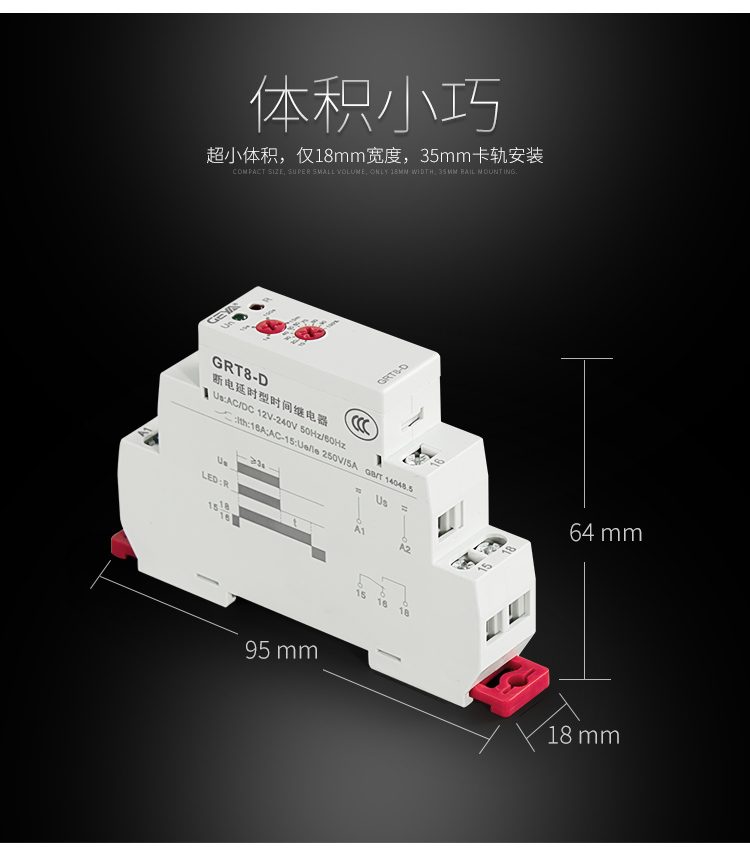

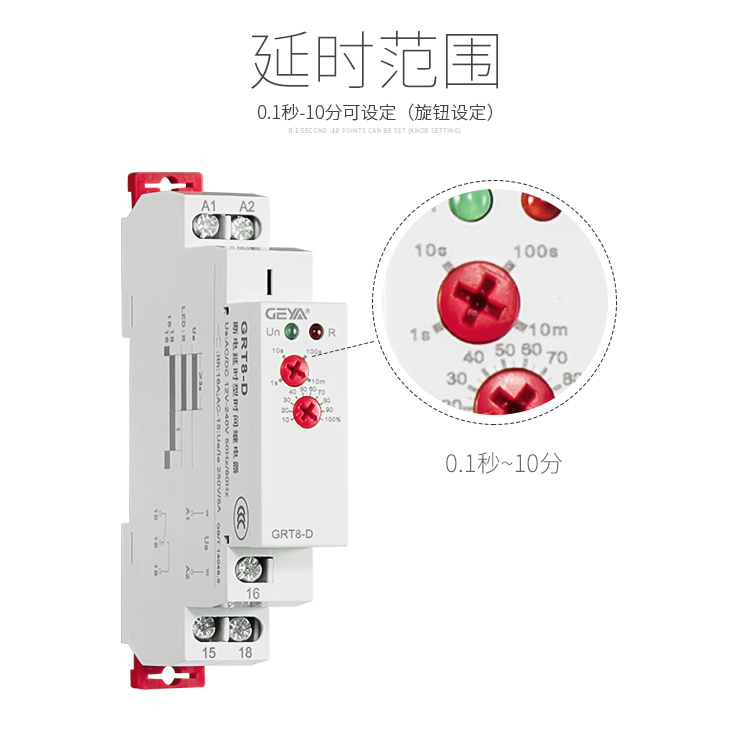

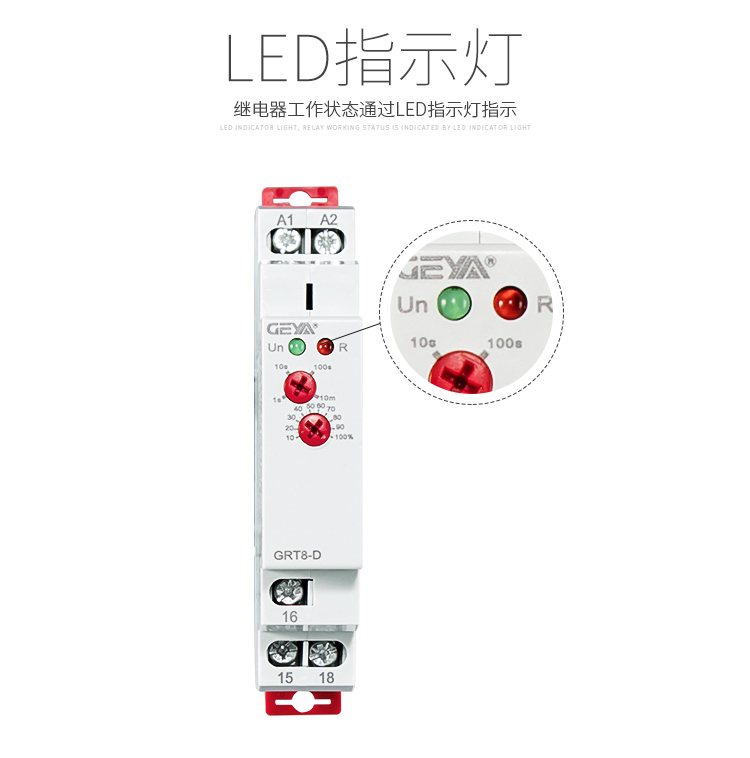

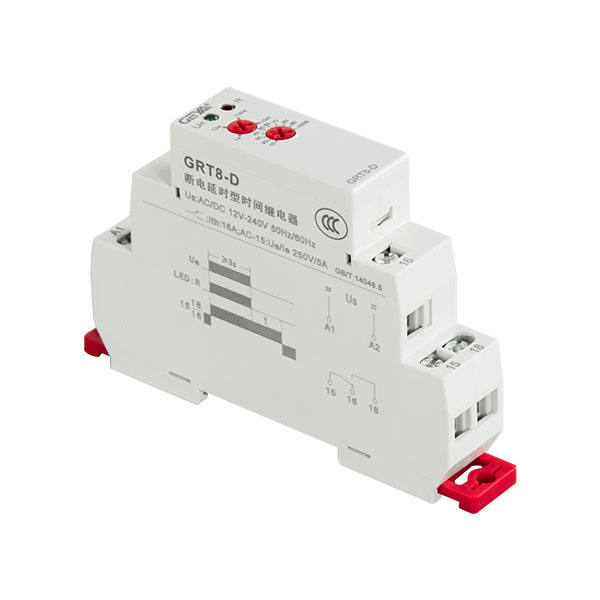

繼電器延時斷電停機接線圖
繼電器在電動機正反轉控制接線圖
繼電器在高水位自控排水系統中的安裝
繼電器在自耦變壓器降壓啟動系統內的實物接線圖
實物繼電器內部元件接線圖
星三角啟動實物接線圖
一組轉換繼電器、帶按鈕控制的固態繼電器、三相電動機的反向等接線圖
為了正確的選用繼電器，需要了解繼電器的特性，確認這些特性是否符合使用要求,如能在實際使環境中進行確認則更為可靠。繼電器的選用原則參見表 1，在表中“必須確定”欄中有“”號的項目被確定之后，就可選定一款繼電器。如果有進一步的要求，需要進一步考慮“參考”欄中有“”號的相應項目。
以下對上表中的一些項目進一步說明
一、觸點：
1.1、觸點負載確定繼電器所能承受的負載是否滿足使用要求時，除了需要確定負載的大小，還要確定實際負載的種類，因為不同的負載有不同的穩態值，見表 2。除非另有說明，一般說明書給出的負載是阻性負載。
顯示了有代表性的負載與沖擊電流和時間的關系。另外，根據繼電器有不同動、靜觸點的極性也會影響電耐久性。
1.2、觸點材料對于同一款繼電器，不同的觸點材料所適用的負載種類或范圍略有不同。見表 3。
備注：
（1） 每種繼電器必須要考慮說明書中規定的最大電流值。
（2） 一般條件充許時，最好在實際使用中進行試驗確認。
（3） 觸點的覆金層對于中、小負載性能較好。但對于負載的情況，通常僅用于維護在繼電器使用前的觸點的初始接觸性能。
1.3、電耐久性：
除非另有說明，一般說明書顯示的電耐久性是在額定負載、一定溫度、負載比和動作頻率下測得的標稱值，因此對于其它負載種類和切換頻率，電耐久性會不同。一般對于 2A 以上的負載，同一款繼電器的防焊劑型和防塵罩型的電耐久性比塑封型的要長，因此在環境允許的條件下盡量使用防焊劑型和防塵罩型斷電器以提高繼電器使用壽命。
二、線圈：
2.1、電壓：
為了使繼電器工作可靠，要保證工作線路能給繼電器線圈供給額定電壓。在采用晶體管驅動繼電器時，由于晶體管本身固有的壓降會導致施加在繼電器線圈上的電壓值低于驅動電路的各義值，建議在晶體管驅動電路電壓為 5V 是選用 4.5V 規格的繼電器。有時為了縮短繼電器動作時間，可以在短時間內給線圈施加最大允許電壓，但要確保繼電器不會過熱，甚至損壞。對于極化繼電器，請確認線圈電壓的極性。
2.2、線圈：
電阻為了使繼電器工作可靠，要保證工作線路能給繼電器供給標稱的線圈功耗，因此要選擇合適的線圈電阻。
三、性能：
3.1、封裝方式為了保證繼電器的可靠性，不同的封裝方式對繼電器的后加工有不同的要求，見表 4
備注：
（1）“√”：好；“×”：不好；“△”：注意；
（2）由于塑料具有一定的透氣率，所以在有有害氣體或要求防爆的情況下請使用密封型繼電器。
3.2、介質耐壓和絕緣電阻請確認這兩項參數能滿足使用要求，而不會導致線路發生擊穿、短路等情況。
3.3、抗振動和抗沖擊性能請確認這兩項參數能滿足使用要求，而不會導致繼電器在使用過程中發生失效。
四、使用環境：
4.1、環境溫度一般在環境溫度不超出說明書中所規定的范圍時， 繼電器均可正常工作。
4.2、氣氛在較大濕度、甚至會凝露，以及粉塵多的環境下，推薦使用塑封型繼電器，因為較大的濕度易加速繼電器結構零件的銹蝕，粉塵則易使繼電器觸點失效。在含有機硅的環境下，推薦使用密封型產品，因為有機硅會使繼電器加速觸點失效。在含 H2S、 SO2、 NO2 等有害氣體的環境下，不能使用防焊劑型和防塵罩型，可用塑封型，并在實際使用中進行試驗確認。在實際使用中，如果環境氣氛比較好，那么推薦使用防塵罩型或防焊劑型繼電器，因為防塵罩型或防焊劑型繼電器可獲得較塑封型更長的電耐久性。

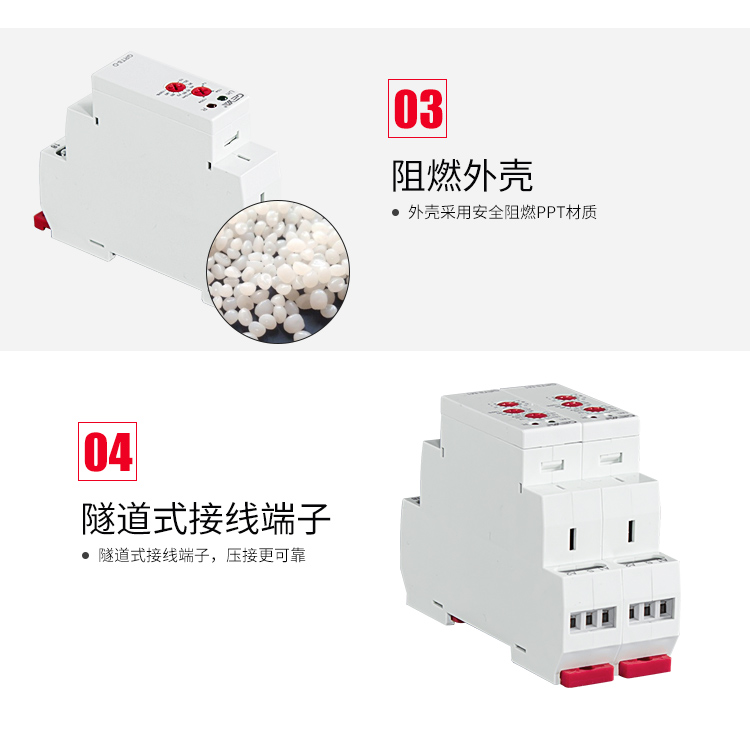

五、外形和安裝：
5.1、外形和安裝間隙一般繼電器的外形尺寸都有一定的公差，因此在設計電路和安裝間隙時，推薦按說明書中規定的最大尺寸進行設計。
5.2、焊接方式選擇繼電器的引出端均不含鉛，推薦焊接溫度和時間為： 240℃~260℃， 2s-5s。若需要進行回流焊，請確認說明書是否說明該款繼電器可以進行回流焊。
5.3、引出端形式可根據實際情況選擇合適的引出端形狀（表 6）和安裝方法（表 7）
六、其它：
6.1 安全認證一般 UL/CUL 認證適用于北美洲， VDE 和 TüV 認證適用于歐洲，但由于這些認證的國際權威性，其它大部分國家也認可這些認證。
